煤矸石（煤礦伴生廢棄物，含 30%-60% 高嶺土，雜質以碳、石英、鐵鈦氧化物為主）采用 “三級懸浮 + 回轉窯” 煅燒高嶺土，核心是先通過三級懸浮窯實現原料預熱、脫雜（除碳 / 游離水）與初步煅燒，再通過回轉窯完成深度煅燒與晶型優化，同時實現煤矸石 “固廢資源化”。以下是詳細工藝流程，按核心階段拆解說明：

一、原料預處理：去除雜質，優化物料特性

煤矸石原礦雜質（碳、石英、鐵礦物）含量高，需先預處理以保證后續煅燒效率與產品質量，此階段是區別于 “純高嶺土煅燒” 的關鍵環節。

1. 粗破碎 - 中破碎 將大塊煤矸石（直徑 500-1000mm）破碎至 20-50mm，便于后續磨礦 顎式破碎機（粗破）+ 圓錐破碎機 / 反擊式破碎機（中破） 破碎后粒度均勻，避免過碎（減少粉塵），中破后粒徑≤30mm；

2. 洗選除碳 去除煤矸石中 5%-15% 的殘留煤（碳會導致煅燒后產品發黑，降低白度），同時回收煤資源 跳汰機 / 重介質分選機（粗選）+ 浮選機（精選） 除碳率≥90%，洗選后煤矸石含碳量≤1%；廢水循環利用（減少污染）；

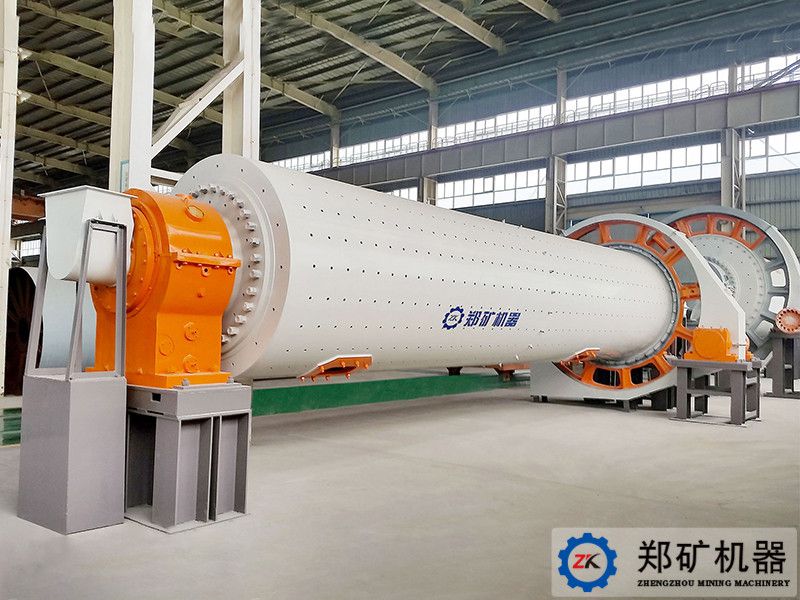

3. 磨礦分級 將洗選后煤矸石磨至細粉，保證后續 “懸浮煅燒” 時物料能穩定懸浮，且粒徑均勻（避免局部過熱 / 煅燒不均） 球磨機（濕法 / 干法）+ 水力旋流器 / 旋風分級機（分級） 干法磨礦：成品細度控制在 -200 目占 90% 以上 （粒徑≤74μm）；濕法磨礦：后續需脫水（壓濾機）至水分 20%-25%；

4. 預干燥 若采用干法磨礦，需去除物料中游離水（水分過高會導致懸浮窯內結團，影響懸浮效果） 滾筒干燥機 / 閃蒸干燥機 干燥后物料水分≤2%，溫度≤80℃（避免提前預熱導致結塊）；

5. 磁選預除鐵 初步去除煤矸石中 Fe?O?、Fe?O?等鐵礦物（鐵會導致產品發黃，降低白度） 永磁筒式磁選機（粗選） 除鐵率≥60%，鐵含量降至 0.8% 以下（后續煅燒后需二次除鐵）；

二、三級懸浮煅燒：預熱 + 初步脫雜 + 淺度煅燒

三級懸浮窯是串聯的 3 個立式懸浮煅燒室，利用熱氣流使物料呈 “懸浮態” 逆流接觸，實現高效傳熱（傳熱效率是傳統回轉窯的 3-5 倍），主要完成 3 個核心任務：脫除游離水 / 結晶水、燒掉殘余碳、初步轉化高嶺土晶型。

流程原理

物料從一級懸浮窯頂部進料，熱煙氣（來自回轉窯尾氣，溫度 800-900℃）從三級懸浮窯底部進入，二者逆流接觸，熱量逐級傳遞，物料溫度逐步升高，最終從三級懸浮窯底部排出（溫度 700-800℃），煙氣從一級懸浮窯頂部排出（溫度 300-400℃，用于預熱助燃空氣或干燥原料）。

各懸浮室關鍵參數與功能

一級懸浮窯 300-400℃ 脫除物料中殘留的游離水（水分從 2% 降至 0.5% 以下）；燒掉少量易揮發有機雜質 氣流速度 10-12m/s（保證物料懸浮，不沉降）；停留時間 3-5s；

二級懸浮窯 500-600℃ 深度燒掉殘余碳（含碳量從 1% 降至 0.2% 以下，避免后續回轉窯結焦）；脫除部分結晶水 氣流速度 12-14m/s；停留時間 5-8s；需監測尾氣 CO 含量（≤500ppm，避免碳未燃盡）；

三級懸浮窯 700-800℃ 脫除高嶺土大部分結晶水（高嶺土：Al?O??2SiO??2H?O → 偏高嶺土：Al?O??2SiO? + 2H?O↑）；初步軟化硅質雜質 氣流速度 14-15m/s；停留時間 8-10s；結晶水脫除率≥80%（避免回轉窯負荷過大）；

關鍵設備與注意事項

設備：三級懸浮窯（材質為耐熱鋼，內襯耐火澆注料）、旋風分離器（回收懸浮窯排出的細粉，返回三級窯重新煅燒）；

風險控制：若氣流速度過低，物料會沉降堵塞窯體；過高則物料停留時間不足，煅燒不充分，需通過流量計實時調節。

三、回轉窯深度煅燒：晶型優化 + 雜質無害化

三級懸浮煅燒后的物料（偏高嶺土，含少量未脫除結晶水及鐵鈦雜質）需進入回轉窯，在高溫（900-1050℃）、長停留時間（1-2h） 下完成深度煅燒，是決定產品白度、活性與純度的核心環節。

流程與設備

進料與布料：三級懸浮窯排出的物料（700-800℃）從回轉窯窯尾（高端） 進入，通過窯尾布料器均勻分布在窯內（避免局部堆積）；

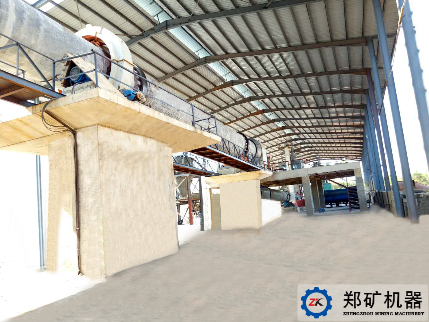

窯體結構：回轉窯為傾斜式（傾斜角度 3-5°）、圓筒形（直徑 2.5-4m，長度 20-30m），內襯高鋁耐火磚（耐高溫、耐磨）；

加熱方式：窯頭（低端）設燃煤 / 燃?xì)馊紵鳎瑹釤煔鈴母G頭向窯尾流動（與物料逆流），窯內溫度從窯尾（700℃）逐步升至窯頭（1050℃）；

物料運動：窯體以 0.5-2r/min 的速度回轉，物料在重力與窯壁摩擦力作用下向窯頭緩慢移動，實現 “邊滾動邊煅燒”。

核心功能與參數控制

完全脫除結晶水 窯尾段（700-850℃） 延長停留時間（15-20min） 結晶水脫除率 100%，物料變?yōu)?“無水高嶺土”

晶型優化 窯中段（850-950℃） 控制升溫速率（5-10℃/min） 偏高嶺土轉化為穩定的 “煅燒高嶺土”，活性提升（適合涂料、造紙應用）

雜質無害化 窯頭段（950-1050℃） 通入少量煤粉（還原氣氛） - 鐵雜質：Fe?O? → FeO（易后續磁選去除）；

尾氣處理

回轉窯排出的熱煙氣（800-900℃）先進入三級懸浮窯作為熱源（節能），再經布袋除塵器（除塵效率≥99.9%）去除粉塵，最后經脫硫塔（若煤矸石含硫）脫除 SO?，達標排放（粉塵濃度≤10mg/m3）。

四、冷卻：控溫防炸裂，回收熱量

煅燒后物料從回轉窯窯頭排出時溫度高達 800-1000℃，若直接冷卻會因熱脹冷縮導致顆粒炸裂（影響細度），需通過梯度冷卻控制降溫速率，同時回收熱量。

設備：與回轉窯配套的多筒冷卻機（6-8 個冷卻筒圍繞中心軸，物料在筒內滾動冷卻）；

流程：高溫物料（800-1000℃）進入冷卻機，與鼓入的冷空氣逆流接觸，冷卻至 100℃以下；

熱量回收：加熱后的空氣（300-400℃）作為回轉窯燃燒器的助燃空氣，降低燃料消耗（節能 15%-20%）；

控制要點：冷卻速率≤50℃/min，避免急冷導致物料活性下降（若用于陶瓷領域，可適當急冷；用于涂料則需緩冷）。

五、研磨分級與提純：優化粒度 + 去除雜質

冷卻后的物料可能存在少量結塊，需研磨至目標細度，同時進一步去除鐵、硅等雜質，保證產品質量。

1. 粗碎解團 破碎冷卻后的結塊（粒徑≤50mm） 錘式破碎機（內襯橡膠，避免鐵污染） 破碎后粒徑≤5mm；

2. 超細研磨 研磨至應用所需細度（不同領域要求不同） 氣流磨（無介質研磨，避免污染）/ 陶瓷球磨機（研磨介質為氧化鋁球） - 造紙?zhí)盍希?325 目占 95% 以上（粒徑≤44μm）；

3. 精細分級 去除研磨后的粗顆粒（避免影響產品均勻性） 氣流分級機（精度高，分級效率≥90%） 粗顆粒（>325 目）返回研磨工序重新處理；

4. 二次除鐵 深度去除研磨中帶入的鐵雜質（設備磨損） 高梯度磁選機（磁場強度 1.2-1.5T） 鐵含量≤0.3%（白度≥85%；高白產品需≤0.1%，白度≥90%）；

5. 浮選提純 去除石英、長石等硅質雜質（提升 Al?O?含量） 浮選機（捕收劑：脂肪酸類；調整劑：NaOH，pH=8-9） Al?O?含量從 30%-35% 提升至 35%-40%（達標高嶺土標準）；

六、成品處理：脫水 + 干燥 + 包裝

若浮選后物料水分較高（20%-30%），需脫水干燥至水分≤1%，避免儲存時吸潮結塊。

脫水：用廂式壓濾機脫水，濾餅水分降至 15%-20%；

干燥：用噴霧干燥機（適合超細粉）或滾筒干燥機，干燥溫度 150-200℃，水分控制在 0.5%-1%；

質量檢測：檢測白度（分光光度計）、Al?O?含量（X 射線熒光光譜）、粒度分布（激光粒度儀）、水分（烘干法）；

包裝：用閥口袋（內襯 PE 膜，防吸潮）包裝，每袋 25kg 或噸袋，儲存于干燥通風倉庫。

七、核心優勢與關鍵控制點

1. 流程優勢

固廢資源化：將煤矸石（工業固廢）轉化為高價值煅燒高嶺土（用于造紙、涂料、陶瓷），減少堆存污染；

節能高效：三級懸浮窯利用回轉窯尾氣預熱，冷卻機回收熱量助燃，綜合能耗比純回轉窯流程降低 25%-30%；

產品質量穩定：懸浮煅燒傳熱均勻，回轉窯深度煅燒保證晶型，產品白度、活性優于傳統單一設備煅燒。

2. 關鍵控制點

原料除碳率：需≥90%，否則會導致產品發黑；

懸浮窯氣流速度：10-15m/s，保證物料懸浮不沉降；

回轉窯溫度：窯頭≤1050℃（過高會導致高嶺土過燒，失去活性）；

除鐵效果：鐵含量≤0.3%，直接影響產品白度（鐵含量每降低 0.1%，白度提升 1%-2%）。

通過以上流程，煤矸石可轉化為合格的煅燒高嶺土產品，實現 “環保 + 經濟” 雙重效益，是當前煤矸石高值化利用的主流技術之一。
